Die RGB-LED mit eingebautem IC und einem Datenpin passt sich problemlos an Leiterplatten unterschiedlicher Größe, Form und Material an, darunter Hohlringe, starre und flexible Streifen. Der einzelne GPIO-Pin kann bis zu 1024 SMD-LX0707RGB-TR-LEDs steuern. Jeder RGB-Chip nutzt 256 PWM-Stufen zur Helligkeitsregelung und Farbmischung. Mit dem von Lumex bereitgestellten Beispielcode lässt sich die Softwareentwicklungszeit verkürzen. Darüber hinaus lässt sie sich in den digitalen LED-Controller von Lumex integrieren, um MCUs oder Controller zu entlasten.
Spezifikationen
- Produkttyp: RGB-SMD-LED mit integriertem Treiber-IC

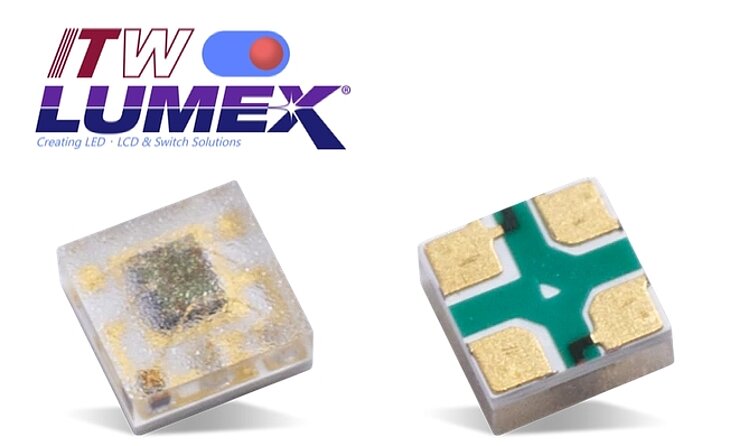

- Gehäuse: 0707 (1,8 mm × 1,8 mm × 0,65 mm)
- Gehäusetyp: Oberflächenmontierbar (SMD)
- Abstrahlwinkel: 120°
- Linse: Klar (Water Clear)
- Betriebsspannung: 5 V typisch (max. 5,5 V)
- Stromaufnahme: max. 5 mA je Farbkanal
- Logik-Level Eingang:
• High: > 0,7 × VDD
• Low: < 0,3 × VDD - PWM-Auflösung: 8 Bit (256 Stufen pro Farbe)
- Ansteuerung: Seriell, über einen GPIO-Pin
- Kommunikationsprotokoll: AT command mode, text typing mode, frame mode
Die SMD-LX0707RGB-TR vereint vielfältige Merkmale für diverse Anwendungsbereiche:

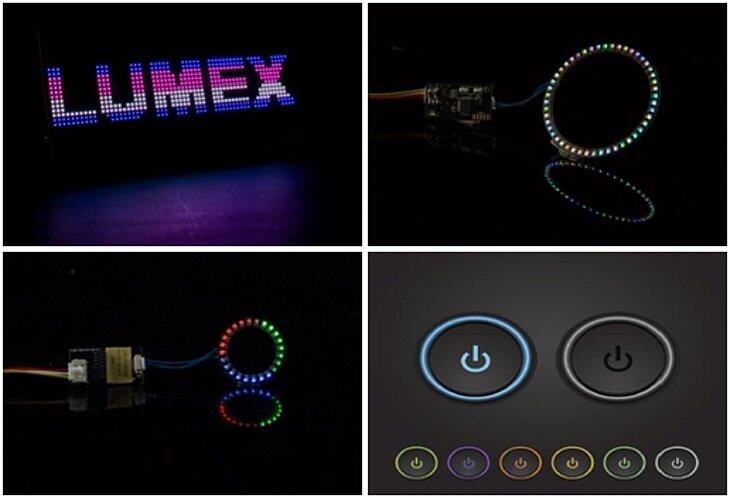

Der integrierte Treiber-IC und der 1 Pin-Datenbus ermöglichen ein vereinfachtes Layout und die 256-stufige PWM erlauben sehr feine Farbübergänge. Die SMD-LX0707RGB-TR ist ideal geeignet für große Displays und LED-Installationen durch die Kaskadierbarkeit von bis zu 1024 LEDs, bei geringem Ansteuerstrom reduziert sie sowohl Stromverbrauch als auch Wärmeentwicklung.
Durch das sehr kompakte SMD-Gehäuse ist sie auch perfekt für Wearables, flexible Leiterplatten und sonstige enge Platzverhältnisse geeignet. Die von Lumex zur Verfügung gestellte Beispielbibliothek und der ezDisplay-Support reduzieren Entwicklungszeit und Firmware-Aufwand.
