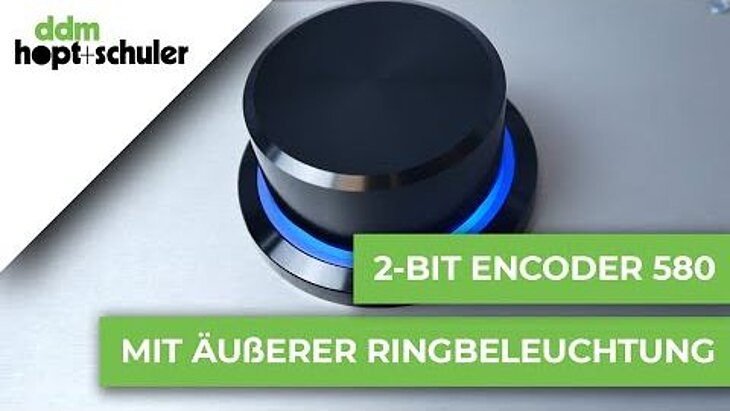

Dank präziser Dimensionierung gehören Achswackeln und Spiel in der Raststellung der Vergangenheit an – ein Vorteil, der sich besonders bei großen Bedienknöpfen bemerkbar macht. Der Anschluss erfolgt optional über eine flexible Leitung, was die Integration in unterschiedliche Anwendungen erleichtert. In der Standardausführung ist der Encoder 580 ein mechanischer 2-Bit-Inkremental-Encoder, der auf Wunsch auch als optische Variante verfügbar ist. Verschiedene Bedienkräfte für Dreh- und Druckfunktion, individuelle Gestaltung der Bedienfront sowie eine optionale indirekte Ringbeleuchtung bieten zahlreiche Anpassungsmöglichkeiten an kundenspezifische Anforderungen.
Anwendung findet der Encoder 580 beispielsweise bei Bedienfeldern und Steuerungen in der Industrie, in Haushaltsgeräten und weißer Ware, bei Maschinensteuerungen, in elektronischen Geräten mit Dreh-/Drückfunktion, in Panels mit erforderlicher haptischer Rückmeldung.
Merkmale
- Präzises haptisches Feedback
- Spielfreie Achsführung
- Modulare Bauweise
- Optionale Drucktaste
- Wählbare Rastmomente
- Indirekte Ringbeleuchtung möglich
- Mechanische oder optische Ausführung
Spezifikationen
- Anzahl Positionen: 32 Positionen (inkremental)
- Abmessungen: Vertikal Ø 43nbsp;×nbsp;30,7nbsp;mm
- Drehmoment: ohne Rastung / 2nbsp;Ncm / 2,5nbsp;Ncm
- hohe Entladeströme
- flexible Spannung von 1,2 V bis über 4,8 V
- Tastschalter: ohne / F = 3 N / F = 6,5 N
- Gehäuse: Kunststoff
- Elektrische Kennwerte Impulsschalter: max. 5 V, 10 mA
- Elektrische Kennwerte: Tastschalter max. 5 V, 300 mA
